有機硅耐高溫漆標(biāo)準(zhǔn)HG/T 3362-2003代替 HG/T 3362-1987是耐高溫漆小編按照HG/T 3362-2003《鋁粉有機硅烘干耐熱漆（雙組分）》原版一個字一個字打出來的，可以放心參考。更多防腐涂料及防腐涂裝執(zhí)行的國家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)下載，可以查閱公司網(wǎng)站。
ICS 87. 040 G 51 備案號：13219-2004 HG
中華人民共和國化工行業(yè)標(biāo)準(zhǔn)
HG/T 3362-2003代替 HG/T 3362-1987
鋁粉有機硅烘干耐熱漆（雙組分）
Aluminium powder organosilicon high-temperature resistant baking paint(two-package)
2004-01-09發(fā)布 2004-05-01實施
中華人民共和國國家發(fā)展和改革委員會 發(fā)布
前言
HG/T 3362-2003
本標(biāo)準(zhǔn)是對推薦性化工行業(yè)標(biāo)準(zhǔn)HG/T 3362-1987《W61-55鋁粉有機硅烘干耐熱漆（分裝）》修訂而成。
本標(biāo)準(zhǔn)與HG/T 3362-1987相比主要變化如下：
——試驗的環(huán)境條件按GB 9278規(guī)定。
——產(chǎn)品檢驗分出廠檢驗和型式檢驗。
本標(biāo)準(zhǔn)的附錄A為資料性附錄。
本標(biāo)準(zhǔn)自實施之日起，同時代替HG/T 3362-1987。
鋁粉有機硅烘干耐熱漆（雙組分）
HG/T 3362-2003
1 范圍
本標(biāo)準(zhǔn)規(guī)定了鋁粉有機硅烘干耐熱漆（雙組分）的要求、試驗方法、檢驗規(guī)則及標(biāo)志、包裝、貯存等。
本標(biāo)準(zhǔn)適用于由清漆和鋁粉組成，清漆是聚酯改性有機硅樹脂的甲苯溶液．同時清漆與鋁粉漿以
10 s l均勻混合的鋁粉有機硅烘干耐熱漆（雙組分）。該漆可以在150℃烘干，能耐500℃高溫。主要用于涂覆高溫設(shè)備的鋼鐵零件，如發(fā)動機外殼、煙囪、排氣管、烘箱、火爐等。
2規(guī)范性引用文件
下列文件中的條款通過本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件。其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適于本標(biāo)準(zhǔn)，然而，鼓勵根據(jù)本標(biāo)準(zhǔn)達成協(xié)議的各方研究是否可使用這些文件的最新版本。凡足不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。
GB/T 1250極限數(shù)值的表示方法和判定方法
GB/T 1720 漆膜附著力測定法
GB/T 1723- 1993涂料黏度測定法
GB/T 1725-1979 (1989) 涂料固體含量測定法
GB/T 1727 漆膜一般制備法
GB/T 1728-1979(1989) 漆膜、膩子膜干燥時間測定法
GB/T 1731 漆膜柔韌性測定法
GB/T 1732漆膜耐沖擊測寵法
GB/T 1733-1993 漆膜耐水性測定法
GB/T 1734-1993 漆膜耐汽油性測定法
GB/T 1735 漆膜耐熱性測定法
GB 3186 涂料產(chǎn)品的取樣(neq IS0 1512 t 1974)
GB/T 6743 色漆和清漆用漆基酸值的測定法(eqv IS0 3682；1983)
GB 9278涂料試樣狀態(tài)調(diào)節(jié)和試驗的溫濕度(eqv IS0 3270：1984)
GB/T 9750涂料產(chǎn)品包裝標(biāo)志
GB/T 13491 涂料產(chǎn)品包裝通則
HG/T 2458 1993涂料產(chǎn)品檢驗、運輸和貯存通則
3要求
產(chǎn)品應(yīng)符合表1的技術(shù)要求。
HG/T 3362-2003

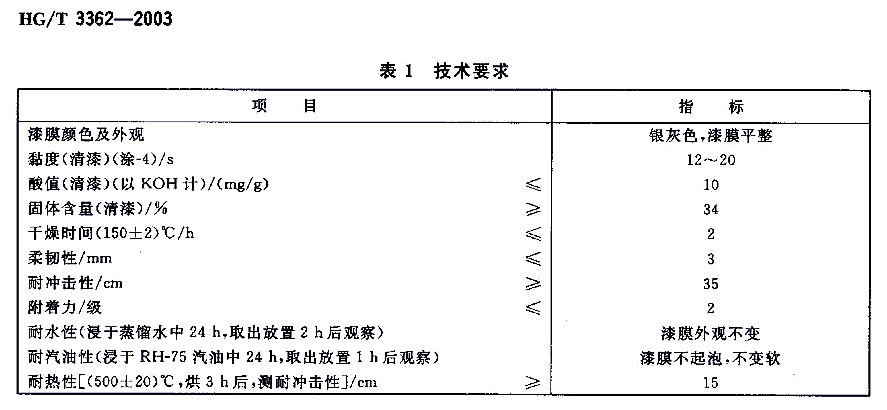

表l 技術(shù)要求
|
項 目
|
指 標(biāo)
|
|
漆膜顏色及外觀
|
銀灰色，漆膜平整
|
|
黏度(清漆)(涂-4)/s
|
12—20
|
|
酸值(清滾)(以KOH計)/(mg/g) ≤
|
10
|
|
固體臺量(清漆)/% ≥
|
34
|
|
干燥時間(150士2)℃/h ≤
|
2
|
|
柔韌性/mm ≤
|
3
|
|
耐沖擊性/cm ≥
|
35
|
|
附著力/級 ≤
|
2
|
|
耐水性(浸于蒸餾水中24 h，取出放置2h后觀察)
|
漆膜外觀不變
|
|
耐汽油性(浸于RH-75汽油中24 h，取出放置th后觀察)
|
漆膜不起泡，不變軟
|
|
耐熱性[(500士20)℃，烘3h后，測耐沖擊性]/cm ≥
|
15
|
4試驗方法
4.1取樣
按GB 3186規(guī)定進行。
4.2試驗的一般條件
4.2.1試驗環(huán)境
試樣的狀態(tài)調(diào)節(jié)和試驗的溫濕度應(yīng)符合GB 9278的規(guī)定。
4.2.2漆膜制備
按GB/T 1727規(guī)定進行。
4.2.3漆膜厚度
商定。
4.3漆膜顏色及外觀
目視觀察。
4.4黏度
按GB/T 1723-1993中乙法規(guī)定進行。
4.5酸值
按GB/T 6743規(guī)定進行。稱樣量為1 9～3 9。
酸值以氫氧化鉀(KOH)的質(zhì)量分數(shù)w．計，數(shù)值以毫克每克( mg/g)表示，按式(1)計算：
式中：
Va-李白試驗所消耗氖氧化鉀標(biāo)準(zhǔn)滴定溶液體積的數(shù)值，蓽位為毫升(ml，)；
Vl -測定試樣所消耗氫氧化鉀標(biāo)準(zhǔn)滴定溶液體積的數(shù)值，單位為毫升(mL)；
c-氫氧化鉀標(biāo)準(zhǔn)滴定溶液濃度的準(zhǔn)確數(shù)值，單位為摩爾每升(mol/L)；
優(yōu)——試樣質(zhì)量的數(shù)值，單位為克(g)；
M-氫氧化鉀的摩爾質(zhì)量的數(shù)值，單位為克每摩爾(g/mol) (M=56. 109)。
4.6固體含量
按GB/T 1725----1979(1989)中甲法規(guī)定進行。烘烤溫度按有機硅漆類。
4.7干燥時間
按GB/T 1728-1979(1989)中實干甲法規(guī)定進行。
4.8柔韌性
按GB/T 1731規(guī)定進行。
4.9耐沖擊性
按GB/T 1732規(guī)定進行。
4. 10附著力
按GB/T 1720規(guī)定進行．
4.1 1耐水性
按GB/T 1733-1993中甲法規(guī)定進行。底材為鋁板(規(guī)格尺寸：50 mm×120 mm×1 mm～2 mm)。
4. 12耐汽油性
按GB/T 1734-1993中甲法規(guī)定進行。底材為經(jīng)噴砂處理的薄鋼板(厚0.8 mm'1.2 mm)。試驗用汽油為RH-75航空汽油（符合GB 1787的要求）。
4. 13耐熱性
按GB/T 1735和GB/T 1732規(guī)定進行。
S檢驗規(guī)則
5.1檢驗分類
5.1.1 產(chǎn)品檢驗分出廠檢驗和型式檢驗。
5.1.2出廠檢驗項目包括漆膜顏色及外觀、黏度、酸值、周體含量、干燥時間、柔韌性、耐沖擊性、附著力。
5.1.3型式檢驗項目包括本標(biāo)準(zhǔn)所列的全部技術(shù)要求。
5.1.3.1 在正常生產(chǎn)情況下，每半年至少進行一次趔式檢驗。
5.1.3.2在HG/T 2458-1993中3.2規(guī)定的其他情況下亦應(yīng)進行型式檢驗。
5.2檢驗結(jié)果的判定
5.2.1 單項檢驗結(jié)果的判定按GB/T 1250修約值比較法進行。
5.2.2產(chǎn)品檢驗結(jié)果的判定按HG/T 2458-1993中3.5艦定進行。
6標(biāo)志、包裝、貯存
6.1標(biāo)志
按GB/T 9700規(guī)定執(zhí)行。
6.2包裝
按GB/T 13491中一級包裝要求的規(guī)定執(zhí)行。
6.3貯存
產(chǎn)品貯存時應(yīng)保證通風(fēng)，干燥，防止日光直接照射，并隔離火源，遠離熱源，夏季溫度過高時應(yīng)設(shè)法
降溫。自生產(chǎn)之日起，有效貯存期為一年，超過貯存期，可按本標(biāo)準(zhǔn)規(guī)定的項目進行檢驗，如果合格仍可使用。
附錄A
（資料性附錄）
施工參考
A．1工時，用二甲苯作稀釋劑，調(diào)整黏度至符合施工要求。
A．2待涂物表面，必須經(jīng)過噴砂處理，去除鐵銹、污物，并在噴砂后24 h內(nèi)涂覆，以免被涂物表面生銹。
影響附著力和耐性。
A．3噴涂、刷涂均可，噴涂比較均勻，一般以噴涂或刷涂二道為宜。
有機硅耐高溫漆標(biāo)準(zhǔn)HG/T 3362-2003代替 HG/T 3362-1987下載
|
|
|
|
H61-83航空用各色環(huán)氧有機硅耐熱底漆規(guī)范標(biāo)準(zhǔn)GJB 1592-93
|
|
H61-83航空用各色環(huán)氧有機硅耐熱底漆規(guī)范標(biāo)準(zhǔn)GJB 1592-93 GJB 中華人民共和國國家軍用標(biāo)準(zhǔn) FL8010 GJB 1592-93 H61-83航空用各色環(huán)氧有機硅耐熱底漆規(guī)范 H61-83 Heat-resistant epoxy organosilicnne primer with coating with various colours for aircraft use，sp
|
|
時間：2018/2/2
|
|
|
|
|
HG/T4341-2012金屬表面用熱反射隔熱涂料標(biāo)準(zhǔn)
|
|
HG/T 4341-2012金屬表面用熱反射隔熱涂料標(biāo)準(zhǔn) ICS 87.040 G51 備案號：37876-2013 HG 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T4341-2012 金屬表面用熱反射隔熱涂料heat reflection coatings for metal surfaces 2012-11-07發(fā)布 2013-03-01實施 中華人民共和國工業(yè)和信息化部發(fā)布 本標(biāo)準(zhǔn)規(guī)定了金屬表面用
|
|
時間：2018/1/23
|
|
|
|
|
|
HG/T 3375-2003有機硅烘干絕緣漆標(biāo)準(zhǔn)
|
|
HG/T 3375-2003有機硅烘干絕緣漆標(biāo)準(zhǔn) ICS87.040 G51 備案號：13224-2004 HG 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T 3375-2003代替 HG/T 3375-1987,HG/T 3376-1987 有機硅烘干絕緣漆Organosilicon electrical insulating baking varnish 2004-01-09發(fā)布，2004-
|
|
時間：2018/2/2
|
|
|
|
|
有機硅丙烯酸漆JT/T 695-2007混凝土橋梁結(jié)構(gòu)表面涂層防腐配套體系
|
|
有機硅丙烯酸漆JT/T 695-2007混凝土橋梁結(jié)構(gòu)表面涂層防腐配套體系。公路混凝土橋梁結(jié)構(gòu)表面防腐涂裝時有機硅丙烯酸漆通常與環(huán)氧封閉漆和環(huán)氧樹脂漆配套使用。有機硅丙烯酸漆漆膜堅韌，耐磨，耐沖擊；硬度比單組份油漆高很多，可達2H以上；漆膜光亮、飽滿，鮮映性好；保光保色，戶外使用，不失光不變色，不粉化；優(yōu)異的耐腐蝕性能，耐酸、耐酸雨、酸液飛濺、酸性氣體腐蝕、耐溶劑，耐汽油、酒精、原油、耐潮濕、耐海
|
|
時間：2017/12/22
|
|
|
|
|
鍋爐及輔助設(shè)備耐高溫涂料標(biāo)準(zhǔn)HG/T4565-2013
|
|
HG/T4565-2013鍋爐及輔助設(shè)備耐高溫涂料 備案號：41889-2013 中華人民共和國化工行業(yè)標(biāo)準(zhǔn) HG/T4565-2013 鍋爐及輔助設(shè)備耐高溫涂料 High-temperature resistant coatings for boilers and auxiliary equipemts 2013-10-17發(fā)布 2014-03-01實施 中華人民共和國工業(yè)和信息化部 發(fā)布 本標(biāo)
|
|
時間：2018/1/5
|
|
|
|
